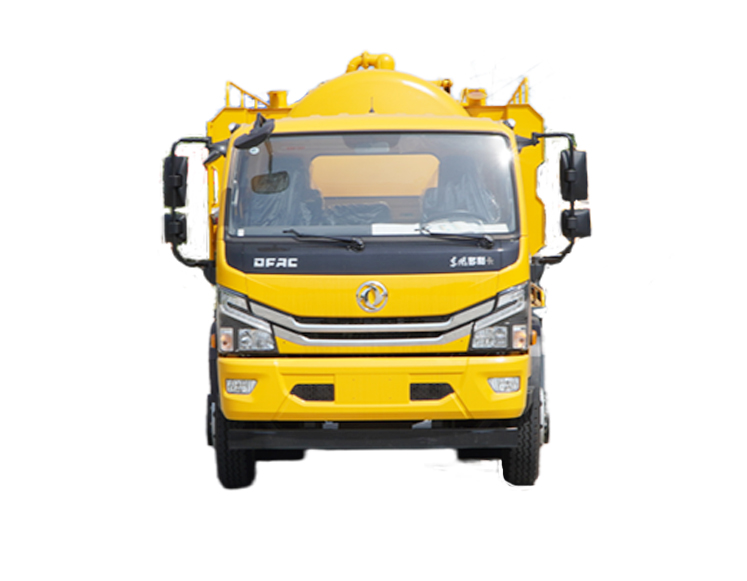

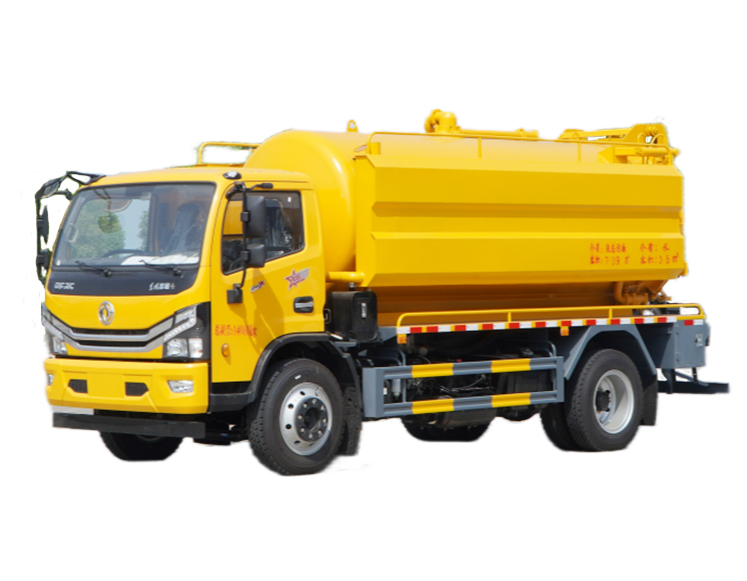

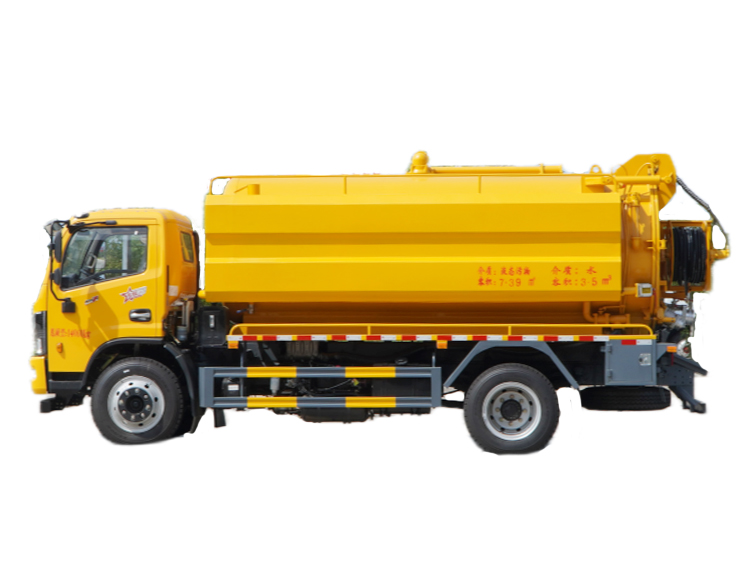

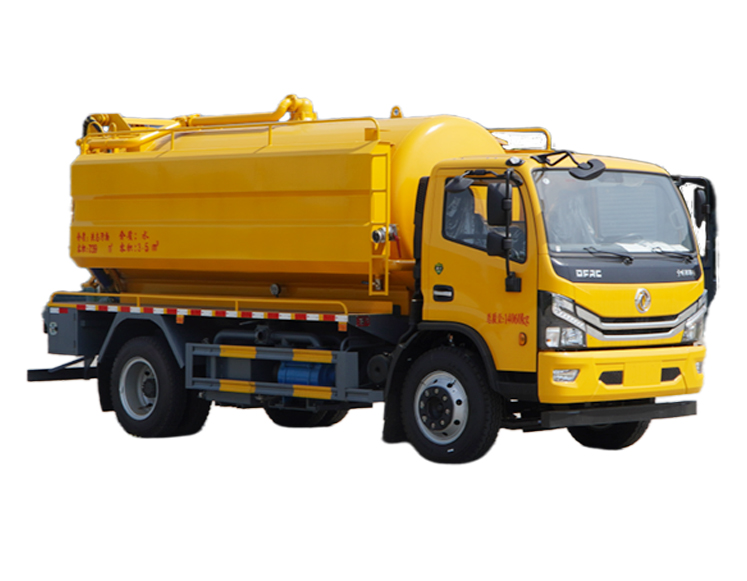

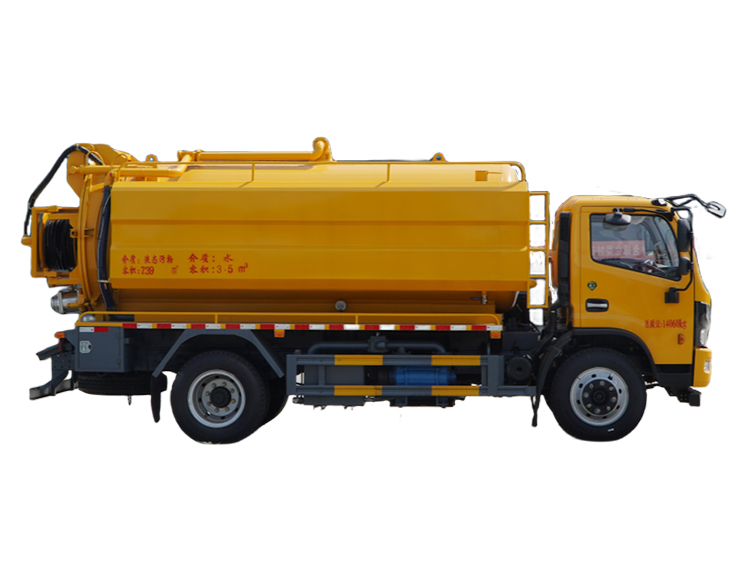

东风多利卡D7清洗吸污车

一、车辆参数

1、产品型号 ：CL5140GQW6HQ

2、总质量(Kg) ：14060

3、罐体容积(m3) ：9+3.7

4、额定载质量(Kg) ：5635

5、外形尺寸(mm) ：7300×2360×3160

6、整备质量(Kg) ：8230

7、轮胎规格 ：8.25R20,8.25R20 16PR

8、轴数 ：2

9、轴距(mm) ：3800,3950,4050,4100,4400

10、底盘型号 ：EQ1145SJ8CDC

11、排放标准 ：GB3847-2005,GB17691-2018 国Ⅵ

12、发动机型号 ：D40TCIF1 CY4SK261

二、底盘配置

1、采用东风原厂多利卡底盘，黄色驾驶室（颜色可选），玉柴165马力国六发动机，原厂双层大梁，7.2吨大后桥，法

士特8档变速箱，轴距3800mm，825R20钢丝胎，原厂abs，带方向助力，离合助力器，气刹制动，带冷暖空调。

三、功能介绍

1、清洗清洗吸污车是在高压清洗车的基础上加装吸污泵、吸污罐、吸污管道等设施的集清洗和吸污两种功能于一身的特种

车辆，由两个罐体、两个泵（高压清洗泵、真空吸污泵）、两套管路系统等组成。

四、性能及特点

1、污罐容积约9立方，采用武钢优质钢板制作，筒体壁厚6个厚，罐体中间合理设计防浪加强板，罐体前部采用龟背式抗压封头（深度35公分，壁厚6个厚）。

2、两边清水箱容积3.75立方，采用武钢优质钢板制作，壁厚4个厚，两仓互通，两边清水箱安装低位排水排渣口，水箱顶部带两个100 换气口（也可当加水口使用）。

3、污罐和清水箱带互通功能（中间安装不锈钢过滤网）。

4、水箱进水口为球阀式消防栓（方便开关，经久耐用），带消防接口，带宝塔式洗手法阀。

5、高压泵采用德国品孚215L型号，22兆帕压力，带两个不锈钢大通径过滤网(防止杂质进高压泵)。

6、吸污泵采用山东淄博昊赛SK-12水循环真空泵，精密度高，吸力大，泵头油封设计，不滴水。

7、污罐顶部安装防溢阀，真空泵进气口安装两道不锈钢过滤网（防止污物进真空泵）。

8、真空泵带排水阀，泵座设计离地高度26公分以上，通过率高。

9、后高压卷盘三角式双插栓固定，稳定可靠，卷盘加大加厚，带淋管器(高压管作业后，往回收时，可以冲洗高压管)。

10、两边平铺花纹板放管平台，镀锌防护网，花纹防滑护栏，美观耐用。

11、操作系统均在操作箱内排列整齐，均有操作说明及注意事项（防止误操作）。

12、高压三通阀和吸污四通阀位置均安装直径100的耐震压力表，能够抗工作环境震动和减少介质压力的脉动影响，精准显示压力实况。

13、标配一个工具箱,一个100的吸污口,一个150的排污口（带球阀加力杆）。

14、安装气吹水功能（北方地区），在冬季能够有效的把高压管和高压泵里残留的清水吹干净，防止高压管和高压泵冻裂。

15、整备质量8230KG，整车不超重。
