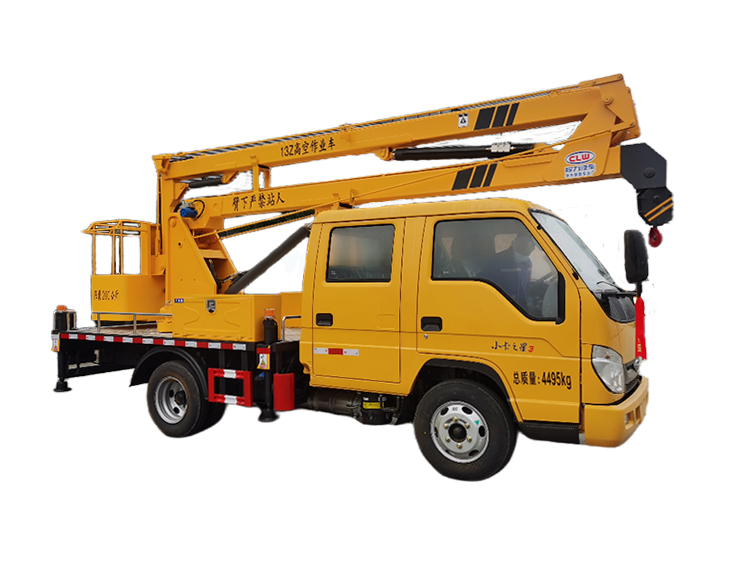

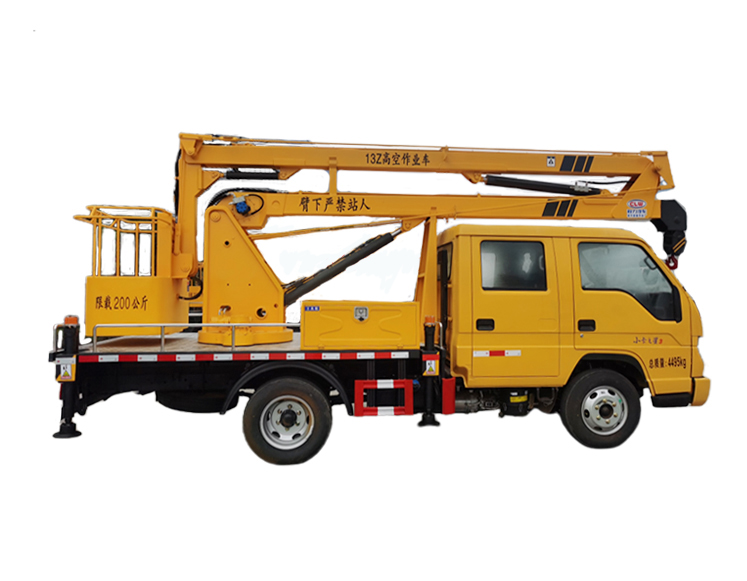

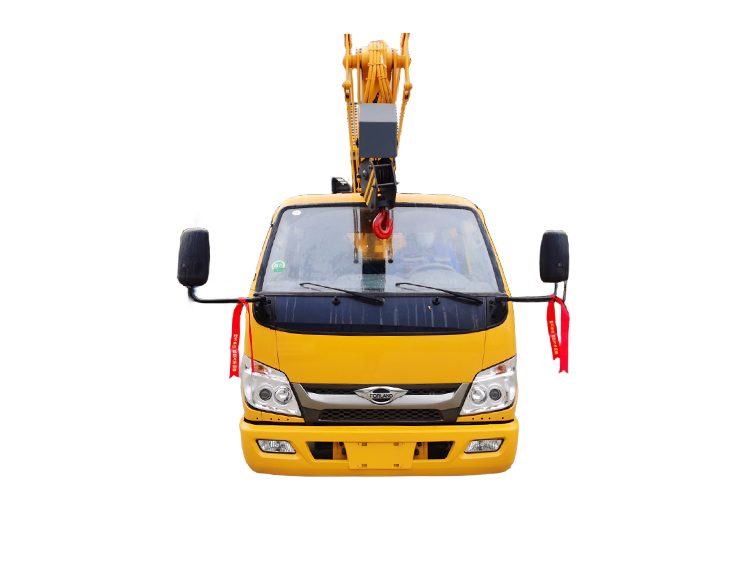

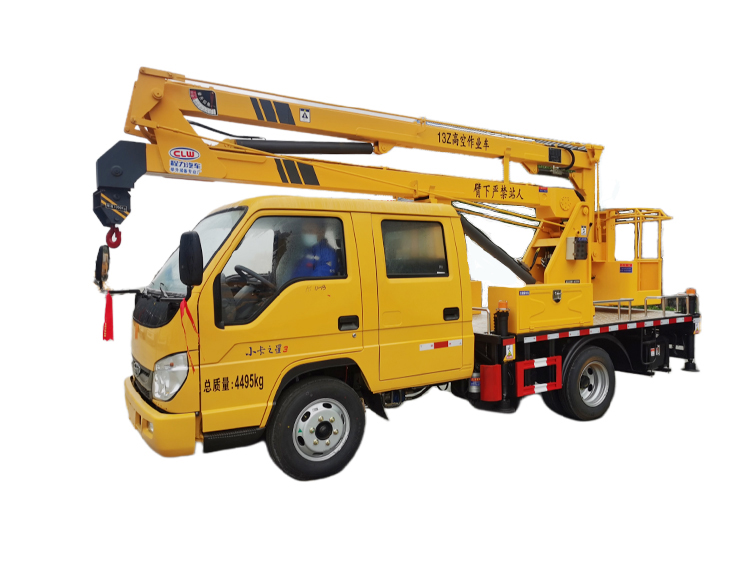

福田小卡之星折叠臂高空作业车

一、底盘配置：QC23-115C60，功率85KW，115马力，双排驾驶室，2850轴距，6.50钢丝胎，油刹，五档箱， 前桥2吨，后桥3.5吨，带方向助力，带排气制动，原厂ABS，直通大梁。

二、专用性能： 液压360度全回转，三节折叠臂，单液压举升缸，带双向平衡阀，带电控操作举升臂， 四支液压油缸可调式支腿带双向液压锁（支腿操作为手动操作，可单独控制），上下二套操作台，带1吨吊钩，最大作业高度13米，最大作业半径 5.6米，最大起吊重量1吨。设备结构紧凑，坚固耐用，操作方便可靠。独特的全回转三节臂液压操控系统设计使工作人员操作更平稳，能更安全的将工作人员送到作业位置，进行维修, 安装,清洗,摄影,造船,化工,电力抢修,剪枝,更换路灯及其他工程高空作业抢修！

三、主要特点：

1、臂架和支腿均采用低合金Q345型材，四周无焊缝，外形美观，受力大，强度高。

2、H 型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况。

3、回转机构采用可调节式，方便调节。

4、转台双向360°回转，采用了先进的涡轮蜗杆式减速机构（具有自润滑和自锁功能），后期维护也可方便的通过调整螺栓位置轻松达到效果。

5、上车操作采用集成电控阀块模式，布局美观，操作平稳，维护方便。

6、下车与上车互锁，操作安全、可靠。

7、上车操作通过节流阀实现无极调速。

8、工作平台采用机械式调平，更加稳定和可靠。

9、转台和吊篮设有启动和熄火开关，操作方便，节省燃油。

四、上装配置

1、底盘型号 ：BJ1045V9AB5-54

2、车辆尺寸（mm）：5980*2000*2900

3、整备质量（Kg）：4170

4、总质量（Kg）：4495

5、轴距（mm） ：2800

6、排放 ：国六

7、臂架形式 ：三节折臂

8、材料 ：型材Q345B、4mm

9、臂架截面 ：四边形

10、起伏角度 ：0°-70°(相对水平面)

11、最大作业高度 ：13m

12、最大作业高度时作业幅度 ：2m

13、最大作业幅度 ：5.8m

14、最大作业幅度时作业高度 ：5.6m

15、回转 ：双向 360°连续回转

16、最大起吊质量 ：900Kg

17、最大起吊高度 ：6.4m

18、最大起吊幅度 ：5.2m

19、钢丝绳 ：（40m）Φ8

20、吊钩 ：1T

21、支腿型式 ：前后H型

22、支腿材料 ：型材 Q345B、5mm

23、支腿跨距纵向（mm）：3300，横向（mm）：2700

24、液压锁 ：四个支腿都带双向液压锁

25、后支腿频闪灯 ：黄色两只

26、箱体材料 ：优质碳钢及型材，铺3㎜防滑花纹钢板

27、工具箱尺寸 ：800*400*400；带不锈钢门锁

28、围栏 ：Φ20不锈钢管

29、踏步 ：驾驶室侧带上下踏步

30、侧、后防护 ：优质碳钢冷弯型材；强度高

31、轮罩 ：注塑模具成型，美观，强度高

32、洗手水箱 ：塑料水箱

33、立臂 ：低合金钢板拼焊组成

34、回转支承 ：单排四点接触球式带外齿，QWD730.20

35、减速机 ：涡轮蜗杆式，CW-28

36、马达 ：BMP-50

37、吊篮额定载荷 ：≤200Kg

38、吊篮尺寸（mm）：1080X620X1150

39、调平形式 ：外置拉杆机械调平

40、保险带 ：一副

41、调平装置 ：机械调平，拉杆外置
